與同軸電纜比較，雙絞線傳輸具有以下優點。第一，雙絞線布線與施工簡便，線路造價低。第二，可抑制系統中的電源和地線干擾。這是由于雙絞線收發器采用差分方式傳輸信號，對共模干擾具有很強的抑制能力。在系統地線復雜，存在嚴重干擾的情況下，使用雙絞線傳輸，可有效地消除干擾。我們可以根據工程的實際情況，適時地采用雙絞線傳輸方式，達到最佳的顯示效果。

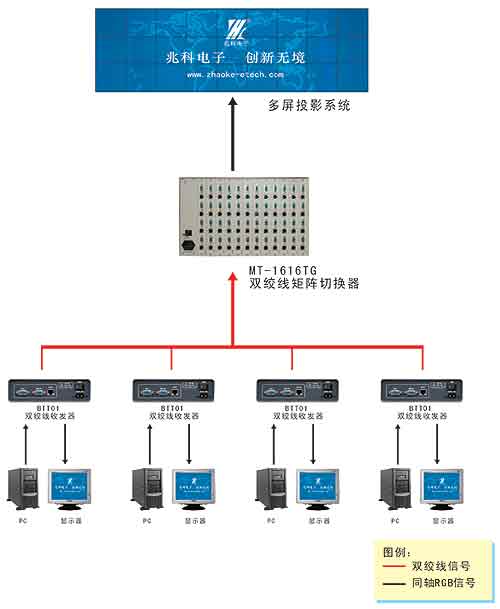

下圖：是一個雙絞線傳輸顯示系統的應用實例。
|
|
由圖可見，該系統由信號源、雙絞線發送器、傳輸線、雙絞線矩陣切換器及顯示設備（投影機）五部分組成。其中的信號源和顯示設備與同軸電纜系統完全相同，所不同的是信號接口、傳輸線、矩陣切換器這三部分。此處的矩陣切換器與顯示設備安裝在相近的位置，因此在矩陣切換器與顯示設備之間仍采用同軸電纜傳輸。而信號源與矩陣切換器之間采用了雙絞線傳輸。在信號源與雙絞線之間需插入一接口設備，叫做雙絞線信號發送器（BTT-01），其主要功能是將非平衡計算機視頻信號轉換為平衡信號，以便與雙絞線匹配連接。同時，雙絞線發送器還具有可調線路特性補償功能，以彌補長傳輸線對信號造成的損失，提高圖象的清晰度。BTT-01發送器的輸入為VGA，與計算機顯卡連接，輸出為RJ45，與雙絞線連接，此外還有一個本地監視輸出，接計算機顯示器。傳輸線是使用的非屏蔽（UTP）超五類（CAT5）網線，此種網線是目前網絡布線使用最多的，價格較低。但市場上的超五類網線品牌繁多，質量差異也很大，在采購時應注意選擇品牌質量皆?xún)?yōu)的產品。對屏蔽（STP）超五類網線，其屏蔽空間電磁輻射干擾的能力要優于非屏蔽超五類網線，在環境電磁干擾較大，要求高的場合，可考慮使用。系統中使用了一臺矩陣切換器作為信號交換中心。但此處的矩陣切換器與通常的矩陣切換器有所不同，是一種雙絞線矩陣切換器，其輸入為RJ45接口，可與雙絞線直接匹配連接，輸出為VGA接口，可通過RGB信號電纜直接與顯示設備連接。
該系統的突出優點是可以避免信號源部分與系統的其他部分之間存在的共模干擾。通常，在顯示系統中，信號源是分布在一個廣闊的地域中，通過信號線與顯示控制中心連接。而地域范圍越大，產生干擾的可能性也就越大。由于該系統在信號源與顯示控制中心之間采用了雙絞線傳輸，從而有效地抑制了共模干擾。此外，也使施工大為簡化，大大降低線路造價。
在2005年度，北京兆科恒業電子技術有限公司首次成功地推出了多套雙絞線傳輸顯示系統，取得了極大的成功。在我軍某部車載作戰指揮系統中，采用了兆科MT-1604TG雙絞線矩陣為切換中心的雙絞線傳輸顯示系統，系統圖象清晰，工作穩定，得到用戶的充分肯定。我軍某作戰指揮所顯示系統規模較大，傳輸距離遠，電磁環境復雜。為避免顯示系統受到干擾，采用了兆科雙絞線傳輸系統，簡化了施工，有效地避免了干擾，達到了良好地顯示效果。除此之外，兆科雙絞線傳輸系統還在多個軍用指揮控制系統中得到應用并取得成功。這些成功的案例為雙絞線傳輸系統的應用推廣提供了寶貴地經驗，同時，通過工程應用，對產品不斷改進，使之更為完善。我們可以滿懷信心的說，兆科雙絞線傳輸系統已經達到實用水平。
北京兆科恒業電子技術有限公司總經理：趙家鳳
|
